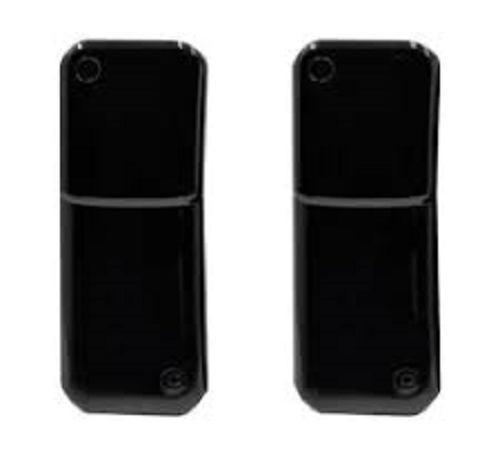

چشمی درب پارکینگ (فتوسل) با مدار چرخشی برای نصب آسان روی سطوح مختلف و کارکرد با ولتاژ 12 تا 30 ولت طراحی شده است. چشمی درب پارکینگ (فتوسل) یکی از محصولات بتا است که جهت ایمنی با ایجاد یک پرتو مادون قرمز، در صورت عبور مانع، فرمان توقف یا حرکت معکوس به جک برقی میدهد. نصب آن برای حفاظت از افراد و اشیاء در برابر برخورد دربهای اتوماتیک (دولنگه، ریلی، کرکره و شیشهای) ضروری است. این محصول با کیفیت و قیمت مناسب، انتخابی ایدهآل برای افزایش ایمنی پارکینگ شماست.
برای نصب چشمی درب پارکینگ (فتوسل)، چشمی گیرنده و فرستنده به منبع تغذیه مدار فرمان متصل میشوند. گیرنده دارای ترمینالهای COM و NC است که به مدار فرمان وصل میگردند. توجه داشته باشید که مدار فرمان باید از این ویژگی پشتیبانی کند. در صورت نیاز به راهنمایی در نصب، کارشناسان سیماران آماده پاسخگویی به شما هستند
فتوسل چطور کار می کند؟
فتوسل از دو قطعه تشکیل می شود: فرستنده و گیرنده. فرستنده یک پرتو نامرئی مادون قرمز می فرستد و گیرنده آن را دریافت می کند. تا وقتی پرتو سالم است، همه چیز عادی است. به محض اینکه چیزی (انسان، حیوان یا خودرو) پرتو را قطع کند، گیرنده کنتاکت خروجی را تغییر می دهد. برد کنترل این تغییر را می فهمد و درب را متوقف می کند یا به عقب برمی گرداند. اینکه دقیقاً کدام رفتار اتفاق بیفتد، به تنظیمات و مدل برد کنترل بستگی دارد.
ویژگی های چشمی بتا
- پرتو مادون قرمز برای تشخیص مانع در مسیر درب
- ولتاژ کارکرد ۱۲ تا ۳۰ ولت: با اغلب برد کنترل های رایج هماهنگ می شود.
- خروجی با ترمینال COM و NC: سیم کشی ساده و استاندارد
- نصب آسان روی سطوح مختلف
- سازگاری با انواع درب: دولنگه، ریلی (کشویی)، کرکره و درب شیشه ای
نصب و تنظیم
- گیرنده و فرستنده را روبه روی هم و هم ارتفاع نصب کنید.
- ارتفاع را طوری انتخاب کنید که مانع های رایج مثل کودک، حیوان و خودرو را پوشش دهد.
- تابش مستقیم آفتاب به گیرنده ممکن است عملکرد را مختل کند؛ جهت نصب را با دقت انتخاب کنید.
- گیرنده را از طریق COM و NC به ورودی فتوسل برد کنترل وصل کنید.
- پس از نصب، با عبور دادن یک جسم از جلوی پرتو واکنش درب را تست کنید.
اگر چشمی درست کار نکرد
- درب بی دلیل توقف می کند: سطح فرستنده و گیرنده را تمیز کنید و بررسی کنید پرتو روبه رو و بدون مانع باشد.
- چشمی اصلاً واکنش ندارد: سیم کشی، ولتاژ تغذیه (۱۲ تا ۳۰ ولت) و ورودی فتوسل برد را چک کنید.
- گاهی کار می کند و گاهی نه: احتمالاً تنظیم زاویه یا تابش مستقیم آفتاب است.
مشخصات چشمی درب پارکینگ (فتوسل)
| مشخصات | توضیحات |
|---|---|
| نام محصول | چشمی درب پارکینگ (فتوسل) |
| برند | بتا |
| طراحی مدار | چرخشی، برای نصب آسان روی سطوح مختلف |
| بازه ولتاژ عملکرد | 12 تا 30 ولت |
| عملکرد ایمنی | ایجاد پرتو مادون قرمز؛ در صورت عبور مانع، فرمان توقف یا حرکت معکوس به جک برقی |
| کاربرد | حفاظت از افراد و اشیاء در برابر برخورد دربهای اتوماتیک (دولنگه، ریلی، کرکره و شیشهای) |
| مزایا | کیفیت مناسب، قیمت مناسب، افزایش ایمنی پارکینگ |
